Algema de liberação rápida tendo meios de anulação para permitir o uso duplo como um dispositivo de treinamento e de restrição

Este pedido é uma continuação em parte do pedido de patente Ser. No. 08 / 276.093 depositado em 15 de julho de 1994 agora US Pat. No. 5.463.884 para um" QUICK RELEASEALGEMATENDO OS MEIOS SUPRIMENTOS PARA HABILITAR O DUPLO USO COMO DISPOSITIVO DE TREINAMENTO E RESTRIÇÃO" por Lansing S. Woo e Ronnie J. Frigulti, permitido em 3 de abril de 1995.

1. Campo da Invenção

A presente invenção está relacionada ao campo dos dispositivos de restrição pessoal e, mais especificamente, aalgemasdo tipo normalmente usado por policiais no cumprimento do dever.

2. Descrição da Arte Relacionada

É bem conhecido entre os profissionais da polícia, e prontamente apoiado por estatísticas documentadas, que uma das tarefas mais perigosas e vulneráveis ​​realizadas pelos policiais é o procedimento dealgemarum suspeito.

No entanto, hoje os policiais de' recebem muito pouca prática emalgemartécnicas. Proficiência emalgemartécnicas requerem prática regular e consistente, e na ausência da prática regular, a proficiência é rapidamente perdida, assim como a confiança pessoal em uma tática de'algemarhabilidade.

A maioria dos policiais são obrigados a praticar e se qualificar regularmente com suas armas de serviço, mas muito poucos são obrigados a revisar e praticar regularmentealgemartécnicas na medida necessária para desenvolver competência e proficiência duradouras. Talvez o maior fator desestimulante da prática regular seja a dificuldade em remover oalgemasassim que estiverem protegidos. Isso ocorre por causa da destreza necessária na manipulação da chave para destravar oalgemas. Colocaçãoalgemasnum suspeito (ou num parceiro de treino) é bastante simples visto que o procedimento é facilitado pelo uso do mecanismo usual de lingueta e catraca que permite que as algemas sejam&"batidas em GG". os pulsos do suspeito' sem o uso de uma chave. Ainda assim, quando as algemas forem removidas, o policial deve segurar o braço do suspeito' s no lugar, inserir a chave em uma algema com o alinhamento adequado ao buraco da fechadura, girar a chave para levantar a lingueta polarizada de mola a catraca e manipule a algema para abrir a fiança. Além disso, quando algemas com mecanismos de travamento duplo (por exemplo, Patente US 4.574.600 emitida para Moffet) são empregadas para aumentar a segurança na prevenção do suspeito de arrombar a fechadura da algema, uma etapa adicional é necessária para primeiro girar a chave em um sentido de não abertura para desbloquear o mecanismo de bloqueio duplo.

No treinamento, surge o problema de que muito tempo é desperdiçado na remoção doalgemasatravés do uso de uma chave em vez de praticar as técnicas de aplicação adequadas. Durante uma sessão típica de treinamento de algemas, aproximadamente dois terços a três quartos da sessão de treinamento são gastos pelos alunos na remoção das algemas, deixando muito pouco tempo para praticar outras técnicas de algema. Muitas vezes, os alunos são instruídos pelos instrutores a simular o processo real de algema para economizar tempo de treinamento. Outra desvantagem é que, com esses atrasos na prática real e no uso de técnicas simuladas, os alunos rapidamente ficam entediados com o treinamento e, portanto, não desenvolvem prontamente as habilidades necessárias para algemar um suspeito com segurança.

Na técnica anterior, as algemas de brinquedo, tais como as descritas na Pat. Nos. 1.806.163 e 3.423.871 emitidos para TJ Hoglund e CF Foley, respectivamente, foram projetados com um mecanismo de liberação rápida para facilitar a abertura das algemas por crianças. No entanto, estas algemas são concebidas para serem utilizadas apenas como brinquedos, uma vez que podem ser facilmente abertas pelo utilizador sem o uso de uma chave. Embora tais algemas pudessem ser adaptadas para fins de treinamento, não seriam prontamente aceitas para tal uso pela força policial, uma vez que não possuem o mesmo desenho e funcionalidade que as efetivamente utilizadas no campo. Um oficial que pratica com um tipo diferente de algema durante o treinamento não possui habilidade e confiança suficientes para usar as algemas reais na rua. Além disso, também seria difícil justificar o gasto para as polícias municipal e estadual com conjuntos separados de algemas de treinamento, uma vez que só poderiam ser utilizadas para fins de treinamento.

Por conseguinte, seria vantajoso fornecer uma algema do tipo normalmente usado por policiais com um mecanismo de liberação rápida para fins de treinamento e meios para anular o mecanismo de liberação rápida de modo que a algema de treinamento possa ser convertida em um dispositivo de restrição para usar.

Outro objetivo do treinamento de algemas é desenvolver nos alunos o hábito de sempre ativar um recurso de travamento duplo da algema depois que ela é presa ao suspeito. Como atualmente, um aluno é obrigado a usar a ponta de uma chave de algema ou outro objeto para engatar este mecanismo de travamento duplo durante o treinamento, os alunos muitas vezes se esquecem de engatar o mecanismo de travamento duplo inteiramente.

Por conseguinte, seria vantajoso fornecer uma algema do tipo normalmente usado por policiais tendo meios para rapidamente engatar / desengatar o mecanismo de travamento duplo para fins de treinamento e uma maneira de remover esses meios de modo que a algema de treinamento possa ser convertida em um dispositivo de restrição para uso real.

Alguns itens de recomendação de algemas para sua referência:

https://senken-bodycamera.en.made-in-china.com/product/qyYQsXFKlTcg/China-Police-Edition-Double-Key-Chain-Handcuff.html

https://www.senkencorp.com/search/handcuff.html

https://senken.en.alibaba.com/search/product?SearchText=handcuff

https://senken-bodycamera.en.made-in-china.com/product/keywordSearch?word=handcuff& subaction=hunt& style=b& mode=e& code=0& comProvince=nolimit& order=0& isOpenCorrection=1

Vídeo da algema:

https://www.youtube.com/watch?v=59rcOB1g1ms

https://www.youtube.com/watch?v=tt1FHbiJ4R0

https://www.youtube.com/watch?v=WBOlplSF7ps

É, portanto, um objetivo da presente invenção fornecer uma algema de liberação rápida tendo meios de sobreposição para permitir o uso duplo como um dispositivo de treinamento e de restrição.

É outro objetivo da presente invenção fornecer uma algema com botões de liberação rápida montados em lados opostos da alça da algema, com os botões sendo acoplados à lingueta do conjunto de travamento por meio de um eixo de liberação rápida para desengatar a lingueta da catraca e destravando a algema com o movimento dos botões.

É ainda outro objetivo da presente invenção fornecer uma algema de liberação rápida, conforme descrito acima, tendo um mecanismo de travamento duplo para prender a lingueta à catraca e evitar que a algema seja destravada com os botões de liberação rápida para permitir o uso da algema como um dispositivo de restrição real.

É um outro objetivo da presente invenção fornecer uma algema tendo um mecanismo de travamento duplo, além de um eixo de liberação rápida para destravar tanto o mecanismo de travamento duplo mediante rotação do eixo quanto as algemas após rotação e translação do eixo , com o eixo de liberação rápida sendo destacável de seu acoplamento à lingueta para converter a algema em um dispositivo de restrição real.

É um outro objetivo da presente invenção fornecer uma algema tendo um eixo de travamento duplo acoplado ao mecanismo de travamento duplo além de um eixo de liberação rápida para destravar a algema. O eixo de travamento duplo engata e desengata o mecanismo de travamento duplo e é destacável de seu acoplamento para o mecanismo de travamento duplo para converter a algema em um dispositivo de restrição real.

Estes e outros objetivos da presente invenção são alcançados ao fornecer uma algema com botões de liberação rápida montados na lateral, que permitem que a algema seja destravada e removida manualmente sem o uso de uma chave. A invenção é principalmente para uso em treinamento, pois reduz significativamente o tempo necessário para destravar e remover as algemas durante as sessões de treinamento. No entanto, a invenção fornece ainda um mecanismo de bloqueio duplo que não apenas bloqueia a lingueta na catraca, mas também bloqueia os botões de liberação rápida no lugar de modo que a algema possa ser usada como um dispositivo de restrição real por policiais no campo.

Além disso, em uma modalidade alternativa da presente invenção, uma algema do tipo de treinamento é fornecida com um mecanismo de travamento duplo que também pode ser destravado através dos botões de liberação rápida para fornecer um treinamento mais rápido e melhor na operação do recurso de travamento duplo quando a algema é aplicado aos pulsos de um aluno'. No entanto, este tipo de algema de treinamento pode ser convertido em um dispositivo de restrição real, destacando os botões de liberação rápida e a haste da algema, de modo que um suspeito não consiga destravar a algema.

Além disso, numa forma de realização preferida da presente invenção, uma algema do tipo de treino é fornecida com um mecanismo de bloqueio duplo que é engatado e desengatado pelo movimento de um eixo de bloqueio duplo e botão, que são acoplados ao mecanismo de bloqueio duplo. Este eixo de travamento duplo simplifica muito o engate / desengate do mecanismo de travamento duplo e, portanto, ajuda a desenvolver o hábito nos alunos de sempre engatar o mecanismo de travamento duplo após a algema ser presa em um suspeito. A algema também é fornecida com botões de liberação rápida, acoplados ao eixo de liberação rápida, para destravar as algemas na translação do eixo.

Os objetos, características e vantagens da presente invenção serão evidentes a partir da seguinte descrição detalhada em que:

FIG. 1 (A) é uma vista de extremidade simplificada da algema mostrando as placas laterais paralelas da algema tendo dois eixos de liberação rápida e botões fixados aos mesmos, o membro de catraca disposto entre as placas laterais e uma chave usada para travar e destravar a algema.

FIG. 1 (B) é uma vista lateral da algema da presente invenção mostrando o elemento de catraca preso dentro da alça, além da superfície de uma placa lateral da alça representando nela um buraco de fechadura, o botão do eixo de liberação rápida e um ranhura horizontal para manipulação do mecanismo de bloqueio duplo.

FIG. 2 (A) é uma vista lateral de uma modalidade da algema mostrando a lingueta na posição segura e o mecanismo de travamento duplo situado na posição engatada.

FIG. 2 (B) é uma vista lateral de uma modalidade da algema mostrando a lingueta na posição segura e o mecanismo de travamento duplo situado na posição desengatada.

FIG. 2 (C) é uma vista lateral de uma modalidade da algema mostrando a lingueta na posição não segura e o mecanismo de travamento duplo situado na posição desengatada.

FIG. 3 (A) é uma vista lateral de uma modalidade alternativa da algema mostrando o elemento de catraca sendo engatado pela lingueta e o mecanismo de travamento duplo situado na posição engatada, com o eixo de liberação rápida sendo rotativo em torno de seu acoplamento à lingueta para desengate o mecanismo de travamento duplo.

FIG. 3 (B) é uma vista lateral da modalidade alternativa da algema mostrada na FIG. 3 (A), com o membro da catraca sendo engatado pela lingueta e o mecanismo de travamento duplo sendo desengatado pela rotação do eixo de liberação rápida.

FIG. 3 (C) é uma vista de extremidade parcial do conjunto de travamento de acordo com a modalidade alternativa mostrada na FIG. 3 (A), em que o eixo de liberação rápida é acoplado de forma articulada à lingueta por meio de uma junta de esfera e encaixe destacável.

FIG. 3 (D) é uma vista de extremidade parcial do conjunto de travamento de acordo com a modalidade alternativa mostrada na FIG. 3 (A) em que o eixo de liberação rápida é acoplado de forma articulada à lingueta por meio de rosca mútua entre a extremidade do eixo e um encaixe formado na lingueta.

FIG. 4 (A) é uma vista lateral de uma modalidade alternativa da algema mostrando o elemento de catraca sendo engatado pela lingueta e o mecanismo de travamento duplo situado na posição engatada, com o eixo de liberação rápida articuladamente acoplado a uma placa lateral da alça próximo à segunda extremidade da lingueta para permitir o desengate do mecanismo de travamento duplo e destravamento da algema com um único movimento de rotação do eixo.

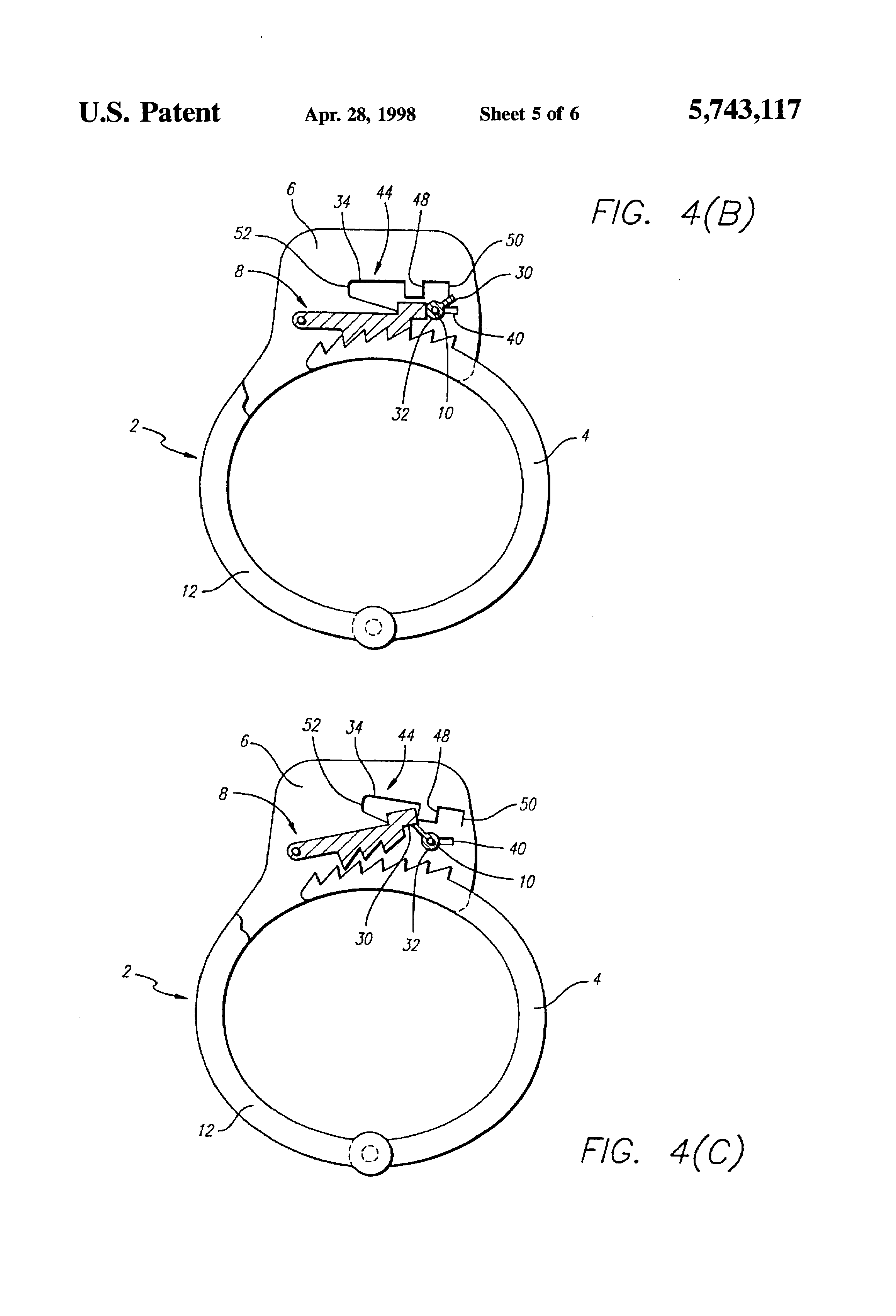

FIG. 4 (B) é uma vista lateral da modalidade alternativa da algema mostrada na FIG. 4 (A), com o membro da catraca sendo engatado pela lingueta e o mecanismo de travamento duplo situado na posição desengatada.

FIG. 4 (C) é uma vista lateral da modalidade alternativa da algema mostrada na FIG. 4 (A), com o membro da catraca sendo desengatado da lingueta e o mecanismo de travamento duplo também situado na posição desengatada.

FIG. 5 (A) é uma vista lateral de outra modalidade da algema que mostra tanto o eixo de liberação rápida, o eixo de travamento duplo e os botões correspondentes em cada extremidade.

FIG. 5 (B) ilustra uma vista em corte da algema através da linha A' - A'.

FIG. 5 (C) ilustra uma vista em corte da algema através da linha B' - B'.

DESCRIÇÃO DETALHADA DA INVENÇÃO

A presente invenção fornece uma algema de liberação rápida tendo meios de sobreposição para permitir o uso duplo como um dispositivo de treinamento e um dispositivo de restrição. Na seguinte descrição, para fins de explicação e não de limitação, detalhes específicos são apresentados, tais como estruturas e elementos preferidos, dimensões particulares, técnicas específicas, etc., a fim de fornecer uma compreensão completa da presente invenção. No entanto, será evidente para um especialista na técnica que a presente invenção pode ser praticada em outras modalidades e sem todos os detalhes específicos estabelecidos. Em outros casos, características e usos bem conhecidos não são apresentados em detalhes para evitar obscurecer desnecessariamente a presente invenção.

Como mostrado nas FIGS. 1 (A) e 1 (B), a algema de liberação rápida da presente invenção compreende uma alça 2 tendo placas laterais paralelas 12 que se estendem entre a primeira e a segunda extremidades 14, 16 da alça 2 e um membro de catraca arqueado 4 tendo um próximo extremidade 18 articuladamente acoplada à primeira extremidade 14 da alça 2 para permitir a passagem de uma extremidade distal 20 do elemento de catraca 4 entre as placas laterais paralelas 12. Na segunda extremidade 16 da alça 2, um conjunto de travamento fechado 6 é fornecido dentro das placas laterais 12 da alça 2. Como mostrado em cada uma das FIGS. 2-4, o conjunto de travamento 6 geralmente compreende uma lingueta 8 tendo uma primeira extremidade 22 acoplada de forma articulada à alça 2 e uma segunda extremidade 24 adaptada com dentes para engate com os dentes do membro da catraca 4. A segunda extremidade 24 da lingueta 8 é articulada entre uma posição segura onde os dentes da lingueta 8 estão engatados com os dentes do membro de catraca 4 e uma posição não segura onde a lingueta 8 está totalmente desengatada do membro de catraca 4. A segunda extremidade 24 da lingueta 8 é inclinado para engatar com o elemento de catraca 4 por meio de um elemento de mola 34 aplicado a uma superfície superior da lingueta 8.

Ao colocar a algema no pulso de um suspeito, a extremidade distal 20 do membro de catraca 4 é girada no sentido anti-horário em torno do antebraço e inserida no conjunto de travamento 6 onde os dentes da lingueta 8 e do membro de catraca 4 engatam para prender o membro da catraca 4 dentro da fiança 2. Para destravar a algema sem o uso da liberação rápida, a lingueta 8 é desengatada do membro da catraca 4 por meio de uma chave 36 sendo inserida através de um buraco de fechadura 42 formado em uma placa lateral 12 da alça 2. Numa extremidade distal 20 da chave 36, uma flange 40 é fornecida para engatar um ombro vertical 26 formado na segunda extremidade 24 da lingueta 8 após uma rotação no sentido horário da chave 36. A flange 40 de a chave 36 levanta o ressalto vertical 26 para cima para levantar a lingueta 8 para fora dos dentes do elemento de catraca 4 contra a força de desvio do elemento de mola 34.

Para converter a algema acima descrita em um dispositivo de treinamento, a presente invenção fornece um mecanismo de liberação rápida que compreende um eixo 10 ligado a uma face lateral da lingueta 8 em sua segunda extremidade 24, de preferência em uma orientação geralmente perpendicular à face lateral . Como mostrado nas FIGS. 1 (A) e 2 (A), a extremidade distal 20 do eixo 10 se projeta através de uma fenda vertical (não mostrada) formada em uma respectiva placa lateral 12 da alça 2 e tem anexado a ela um botão circular 32 tendo um diâmetro maior do que o comprimento do slot. Com esta modificação, um estagiário pode desengatar a lingueta 8 do membro de catraca 4 sem o uso de uma chave 36 por translação do botão 32 e eixo 10 para cima ao longo da fenda. Em uma modalidade preferencial (mostrada na FIG. 1 (A)), um segundo eixo 10 é ainda fixado a uma face lateral oposta da lingueta 8 e compreende uma extremidade distal que se projeta através de uma segunda fenda formada na placa lateral 12 com um botão 32 anexado ao mesmo. Ao usar esta modalidade, um trainee pode desbloquear rapidamente a algema manipulando qualquer um dos botões 32, independentemente da orientação da algema quando colocada nos antebraços de outro trainee.

Com a implementação de um mecanismo de liberação rápida, a algema da presente invenção é bem adequada para a prática de técnicas de algemas, uma vez que retém a funcionalidade e as características de design das algemas convencionais, mas permite que a algema seja removida por um simples movimento dos dedos.

Assim, uma das partes mais perigosas da apreensão de um suspeito - ou seja, algemar o suspeito - agora pode ser praticada várias vezes em um curto período para garantir que cada policial tenha a proficiência necessária.

No entanto, a fim de tornar a algema econômica e mais versátil, a presente invenção fornece ainda uma algema de liberação rápida projetada para uso em treinamento e uso real na rua. Isto é conseguido proporcionando um mecanismo de bloqueio duplo na forma de um membro de batente 44 disposto acima da lingueta 8, como mostrado nas FIGS. 2-4. Como mostrado nas FIGS. 2-3, o membro de batente 44 pode assumir a forma de uma barra alongada simples 46, mas em uma modalidade alternativa, o membro de batente 44 forma uma porção estendida do membro de mola 34 usado para inclinar a lingueta 8 contra o membro de catraca 4 como mostrado nas FIGS. 4 (A), 4 (B), 4 (C) e 5.

O membro de batente 44 compreende uma porção de ressalto que se estende para baixo 48, de preferência disposta próxima ao centro do membro de batente 44 e próximo a um recesso formado na superfície superior da segunda extremidade 24 da lingueta 8. O membro de batente 44 compreende ainda o primeiro e segundos flanges que se estendem para baixo 50, 52 dispostos nas respectivas extremidades do elemento de batente 44, com o primeiro flange 50 sendo localizado próximo à segunda extremidade 24 da lingueta 8 e o flange 40 da chave 36 quando inserido. Em uma modalidade preferida, o membro de batente 44 é móvel em uma direção geralmente horizontal (ou paralelo à lingueta 8) pela aplicação de uma força a qualquer flange 40 para mover a porção de ombro 48 para dentro e para fora do contato com a superfície superior do lingueta 8. Quando em contato com a lingueta 8, o membro de batente 44 atua para manter o engate entre a lingueta 8 e o membro de catraca 4 apesar do movimento do eixo de liberação rápida 10 ou da rotação da chave 36.

Em uma modalidade alternativa, mostrada nas FIGS. 2 (A), 2 (B) e 2 (C), o mecanismo de travamento duplo é engatado pela translação do membro de batente 44 da esquerda para a direita para mover a porção de ombro 48 de cima do recesso da lingueta 8 para uma posição de contato com a superfície superior da lingueta 8. O mecanismo é então desengatado pelo movimento do membro de batente 44 na direção oposta. Com referência às FIGS. 1 (A) e 2 (A), o mecanismo é preferencialmente engatado inserindo e movendo a extremidade 38 da chave 36 dentro de uma fenda horizontal formada em uma placa lateral 12 da alça 2 em engate com o segundo flange 52 do batente membro 44. O mecanismo é preferencialmente desengatado girando o flange 40 da chave 36 dentro do conjunto de travamento 6 no sentido anti-horário em engate com o primeiro flange 50 do membro de batente 44. No entanto, deve ser evidente que outros meios para mover o membro de batente 44 pode ser concebido, por exemplo, inserindo a extremidade 38 da chave 36 dentro de uma fenda 28 formada em uma placa lateral 12 (ou entre as placas laterais 12) à direita do primeiro flange 50 para mover o membro de batente 44 fora de contato com a lingueta 8 e girando a chave 36 no sentido horário para engatar o primeiro flange 50 e mover o membro de batente 44 em contato com a lingueta 8.

Com esta construção, a algema de liberação rápida agora é adequada para uso real por policiais em campo. Quando um suspeito é apreendido, a algema é presa ao antebraço do suspeito' s inserindo o membro de catraca 4 na fiança 2 e usando a extremidade 38 da chave 36 para engatar o segundo flange 52 do membro de batente 44 e mova o membro de batente 44 em contato com a lingueta 8 (FIG. 2 (A)). Nesta posição de travamento duplo, o suspeito é impedido de destravar a algema por meio do movimento do botão 32 do eixo de liberação rápida 10, uma vez que ele só pode ser movido após o mecanismo de travamento duplo ter sido desengatado pela inserção e rotação da chave 36 em no sentido anti-horário (FIG. 2 (B)). A algema pode então ser destravada girando a chave 36 no sentido horário ou simplesmente puxando para cima o botão 32 do eixo de liberação rápida 10 (FIG. 2 (C)).

De acordo com uma modalidade alternativa mostrada nas FIGS. 3 (A) e 3 (B), a algema da presente invenção é fornecida com um eixo de liberação rápida 10 acoplado de forma articulada à lingueta 8 na sua segunda extremidade 24. O eixo rotativo 10 compreende um flange lateral ou projeção 30 disposto próximo ao seu acoplamento à lingueta 8 para engate com uma protuberância lateral 60 formada na porção de ombro 48 do membro de batente 44. Desta maneira, o mecanismo de travamento duplo pode ser desengatado sem a necessidade de uma chave 36 girando o botão 32 de o eixo 10 no sentido anti-horário para engatar a projeção lateral 30 com a protuberância lateral 60 e mover a porção de ombro 48 para fora do contato com a lingueta 8. Em seguida, para destravar a algema, o usuário precisa apenas levantar o botão 32 do eixo de liberação rápida 10 para cima para desengatar a lingueta 8 do membro de catraca 4.

Além disso, a funcionalidade dupla da algema é mantida nesta modalidade, fornecendo um mecanismo de liberação que desconecta o eixo de liberação rápida 10 de seu acoplamento rotacional à lingueta 8 de modo que o botão 32, eixo 10 e projeção lateral 30 do eixo 10 pode ser removido da algema quando for desejado converter as algemas para uso real. O mecanismo de liberação pode compreender uma esfera destacável (e flexível) e junta de encaixe 56 com a bola sendo fixada na extremidade do eixo 10 e o encaixe sendo formado na face lateral da lingueta 8 (FIG. 3 (C)) para permitir a rotação do eixo 10 após a inserção de sua extremidade no soquete. Alternativamente, o mecanismo de liberação pode compreender o fornecimento de roscas 58 na extremidade do eixo 10 e um encaixe roscado formado na face lateral da lingueta 8 (FIG. 3 (D)) de modo que uma rotação no sentido anti-horário do eixo 10 atua para desengatar o mecanismo de travamento duplo enquanto uma rotação no sentido horário do eixo 10 (quando a parte de ressalto 48 é movida para fora do contato com a lingueta 8) atua para desparafusar o eixo 10 da lingueta 8. Além disso, o eixo de liberação rápida 10 pode ser tornado destacável inserindo-o completamente através da lingueta 8 e ambas as placas laterais 12 da fiança 2 e prendendo-o no lugar anexando um botão 32 a cada extremidade do eixo 10 por meio de roscas ou juntas esféricas. Com esta construção, o eixo 10 é removido destacando um dos botões 32 e puxando o eixo 10 para fora do orifício de inserção. Para aperfeiçoar esta modalidade para uso real, é preferível fornecer a fenda formada na placa lateral 12 da alça 2 e, portanto, o acoplamento do eixo 10 à lingueta 8, tão à esquerda da porção de ombro 48 de o membro de batente 44 quanto possível (quando em contato com a lingueta 8) para evitar que um suspeito desengate o mecanismo de travamento duplo movendo a porção de ombro 48 para a esquerda com um instrumento.

Em uma modalidade da presente invenção que não inclui um membro de batente 44, o eixo 10, em vez de se estender perpendicularmente ao plano da algema, pode estar no plano da algema. Por exemplo, o eixo 10 que está acoplado à lingueta 8 pode se estender verticalmente para cima a partir da lingueta 8 e se estender a partir do topo da segunda extremidade da parte da nota. Nesta modalidade, pode-se liberar oalgema(isto é, fazer com que a lingueta 8 se desengate do membro de catraca 4) puxando o eixo 10 em uma direção geralmente para cima. A conexão do eixo à lingueta pode ser através de uma junta de esfera e soquete ou através das roscas de provisão (por exemplo, um parafuso de olhal), como descrito anteriormente em relação à FIG. 3C e 3D.

Além disso, em uma modalidade com um membro de batente 44, que atua para manter o engate entre a lingueta 8 e o membro de catraca 4, apesar do movimento do eixo de liberação rápida 10 ou rotação de uma chave 36, um eixo pode ser acoplado ao membro de batente 44 para engatar e desengatar o membro de batente 44. O eixo pode ser acoplado ao membro de batente 44 por meio de uma porção superior da segunda extremidade da alça (isto é, ao longo de uma linha vertical imaginária desenhada através da segunda extremidade da alça). Este acoplamento pode ser feito por meio de roscas ou de uma junta esférica. Um usuário doalgemapode engatar o membro de batente 44 movendo o eixo em uma direção vertical geralmente para baixo e desengatar o membro de batente 44 movendo o eixo em uma direção vertical geralmente para cima. Para converter o treinamentoalgemaem um dispositivo de retenção real, este eixo, que é amovivelmente acoplado ao membro de batente 44, que nesta modalidade é uma barra, é removido de modo que um suspeito não possa desengatar o membro de batente 44 sem uma chave.

De acordo com outra modalidade alternativa da presente invenção mostrada nas FIGS. 4 (A), 4 (B) e 4 (C), o eixo de liberação rápida 10 é rotativamente acoplado a uma placa lateral 12 da alça 2 ou a um membro estacionário (não mostrado) dentro do conjunto de travamento 6 em vez de sendo acoplado à própria lingueta. O eixo 10 compreende novamente uma projeção lateral 30 próximo ao acoplamento adaptado para engatar tanto o primeiro flange 50 do elemento de batente 44 e o ressalto vertical 26 da lingueta 8, a fim de que o mecanismo de travamento duplo possa ser desengatado e oalgemadesbloqueado por meio de uma única rotação do eixo 10 no sentido horário. Para conseguir isso, a projeção lateral 30 se estende para uma posição entre a parte de ombro 48 e o primeiro flange 50 do membro de batente 44 (quando a parte de ombro 48 está em contato com a lingueta 8) de modo que após uma rotação no sentido horário, a lateral a projeção 30 move a parte de ombro 48 (para a direita) para fora da superfície superior da lingueta 8 e ainda levanta o ombro vertical 26 da lingueta 8 para cima. Nesta modalidade, o eixo 10 é acoplado à alça 2 ou elemento estacionário de modo que seja concêntrico com o buraco da fechadura 42 formado em um lado oposto da alça 2. Desta maneira, tanto a extensão lateral do eixo 10 quanto o flange 40 da chave 36 não fazem contato, mas estão posicionados para engate com o primeiro flange 50 do elemento de batente 44 e o ressalto vertical 26 da lingueta 8. Além disso, o acoplamento do eixo 10 à lingueta 8 nesta modalidade pode ainda ser adaptado com um mecanismo de liberação, conforme descrito acima, a fim de permitir o uso duplo doalgema.

Com referência agora à FIG. 5 (A), uma vista lateral de outra modalidade da presente invenção é ilustrada. O membro de batente 44 é uma tira de metal alongada nesta modalidade. O membro de batente 44 atua como um mecanismo de travamento duplo que pode ser trazido para uma posição travada, onde o membro de batente 44 evita que a lingueta 8 seja desengatada dos dentes do membro de catraca 4 (não mostrado). Quando o membro de batente 44 está em uma posição destravada, a lingueta 8 pode ser desengatada dos dentes do membro de catraca 4, por meio do eixo de liberação rápida 10 ou por uma chave 36 (não mostrada). Nesta modalidade particular, o membro de batente 44 atua como o mecanismo de travamento duplo e como uma mola que inclina a lingueta 8 em direção ao membro de catraca arqueado 4. O membro de batente 44 pode incluir uma tira de metal alongada integral, como ilustrado na FIG. 5 (A), ou pode ser um membro sólido como ilustrado nas FIGS. 2 (A) -2 (C).

No caso em que o batente 44 é um componente sólido, a mola 34 torna-se um elemento individual e não é mais parte integrante do batente 44 (por exemplo, FIGS. 2 (A) -2 (C), elemento 34). O uso de uma mola separada 34 para inclinar a lingueta 8 contra o membro arqueado 4 é claramente mostrado nas FIGS. 2 (A) -2 (C).

FIG. 5 (A) também ilustra o eixo de liberação rápida 10 que está conectado a um botão 32. Como mencionado anteriormente, uma translação do botão 32, conectado ao eixo de liberação rápida 10, desengata a lingueta 8 dos dentes da catraca arqueada membro 4 (ver FIGS. 3 (C) e 3 (D)) quando o membro de batente 44 está na posição destravada. Nesta modalidade, o eixo de liberação rápida 10 é acoplado diretamente à lingueta 8.

Ainda com referência à FIG. 5 (A), o elemento de batente 44 compreende uma porção de ressalto que se estende para baixo 48, que engata uma superfície superior da lingueta 8 na posição de travamento duplo e não está acoplada à lingueta 8 na posição de destravada. O membro de batente 44 compreende ainda primeiro e segundo flanges que se estendem para baixo 50, 52 dispostos nas respectivas extremidades do membro de batente 44, onde o primeiro flange 50 está localizado próximo à segunda extremidade 24 da lingueta 8 e flange 40 de uma chave 36 quando inserido, e o segundo flange 52 está localizado próximo a uma fenda horizontal 62. Como mencionado anteriormente, o membro de batente 44 é móvel em uma direção geralmente horizontal pela aplicação de uma força ao segundo flange 52 para mover a porção de ressalto 48 para dentro e para fora do contato com a superfície superior da lingueta 8. Quando em contato com a lingueta, o membro de batente 44 atua para manter o engate entre a lingueta 8 e o membro de catraca 4 (não mostrado), apesar do movimento de um eixo de liberação rápida 10 ou rotação de uma chave 36.

Nesta modalidade, o mecanismo de travamento duplo é engatado movendo o membro de batente 44 por um segundo eixo 60, acoplado ao segundo flange 52 do membro de batente 44. Ao mover o segundo eixo 60 em uma direção geralmente horizontal, o membro de batente 44 que é acoplado de maneira destacável ao segundo eixo 60 no segundo flange 52, engata na lingueta 8. Este mecanismo de travamento duplo também pode ser engatado inserindo e movendo a extremidade 38 da chave 36 através da fenda horizontal 62, que é formada na lateral placa 12 da alça 2, em contato com o segundo flange 52 do membro de batente 44.

O segundo eixo 60 se estende através da fenda horizontal 62 formada em uma placa lateral 12 da alça 2. Além disso, esta segunda haste 60 passa através de ambas as placas laterais 12 da alça 2 e engata na segunda flange 52 do elemento de batente 44. A segunda o eixo 60 é fixado no lugar fixando um primeiro botão 64 a uma extremidade do segundo eixo 60 e um segundo botão 65 à outra extremidade do segundo eixo 60. O primeiro e o segundo botões 64, 65 podem ser fixados ao segundo eixo 60 de várias maneiras (por exemplo, por meio de roscas ou de uma junta esférica). Com esta construção, o segundo eixo 60 é removido destacando um dos botões 64, 65 e puxando o segundo eixo 60 para fora da fenda horizontal 62.

FIG. 5 (B) ilustra uma vista em corte daalgemaatravés da linha A' - A'. FIG. 5 (B) ilustra o primeiro eixo 10 tendo um primeiro botão 32 disposto em uma extremidade e um segundo botão 33 disposto em uma extremidade oposta. O primeiro eixo 10 passa através da lingueta 8 e das duas placas laterais 12. A FIG. 5 (B) também ilustra um segundo eixo 60 (por exemplo, um eixo dividido) tendo um primeiro botão 64, disposto em uma extremidade, e um segundo botão 65 disposto em uma extremidade oposta. Quando o segundo eixo 60 é um eixo bipartido, o segundo eixo 60 engata em ambos os lados do segundo flange 52 do elemento de batente 44, como mostrado.

FIG. 5 (C) ilustra um corte daalgemaatravés da linha B' - B'.

FIG. 5 (C) ilustra o primeiro eixo 10 tendo um primeiro botão 32 em uma extremidade e um segundo botão 33 em uma extremidade oposta. O eixo 10 passa através de uma peça de lingueta 8 e também passa através das placas laterais 12. Um segundo eixo 60 tendo um primeiro botão 64 e um segundo botão 65 em extremidades opostas também é mostrado. O segundo eixo 60 passa através das placas laterais 12 e engata no elemento de batente 44.

É de notar que, embora a presente invenção tenha sido descrita em termos das modalidades preferidas e alternativas, será apreciado que várias modificações e alterações podem ser feitas para melhorar o funcionamento doalgemapor aqueles versados ​​na técnica sem se afastar do espírito e do escopo da invenção. Portanto, a invenção deve ser avaliada em termos das reivindicações que se seguem.
